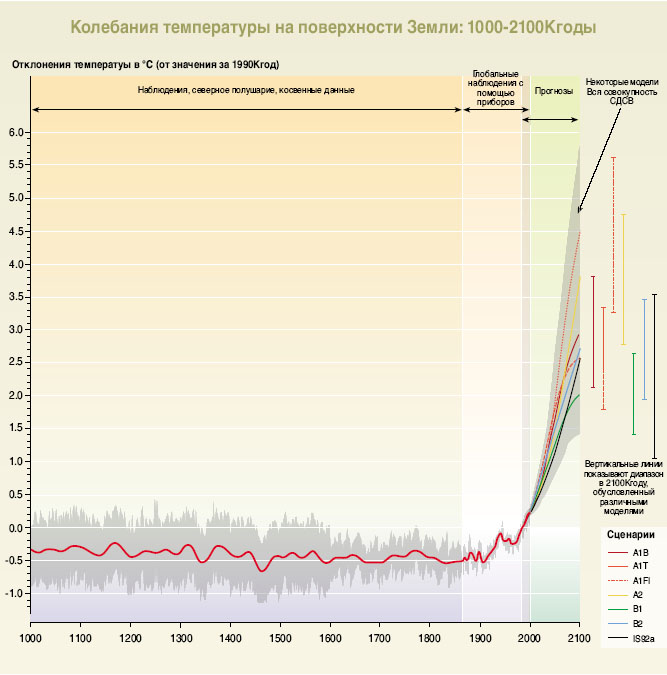

Рисунок РП-10b. На рисунке
показаны колебания средней температуры на поверхности Земли в северном полушарии
за период с 1000 по 1860 год, рассчитанные на основании косвенных данных
(годовые кольца деревьев, кораллы, керны льда и регистрация данных за прошлый
период) (соответствующих данных по южному полушарию нет). Линия на графике показывает
среднюю температуру за 50 лет, а серая затененная зона – 95-процентный доверительный
уровень годовых данных. На участке с 1860 по 2000 год показаны колебания глобальной
и среднегодовой температуры на поверхности на основе регистрации с помощью приборов;
линия на этом участке показывает среднюю величину за 10 лет. За период с 2000
по 2100 год прогнозируемая глобальная средняя температура на поверхности показана
по шести иллюстративным сценариям СДСВ и IS92a с использованием модели средней
чувствительности климата. Серый затененный участок, помеченный “некоторые модели,
вся совокупность СДСВ”, показывает диапазон результатов, полученных с помощью
полного набора 35 сценариев СДСВ, в дополнение к результатам, полученным на основании
моделей с иной чувствительностью климата. Точкой отсчета на температурной шкале
является значение за 1990 год; данная шкала отличается от шкалы, использованной
при построении рисунка РП-2.
