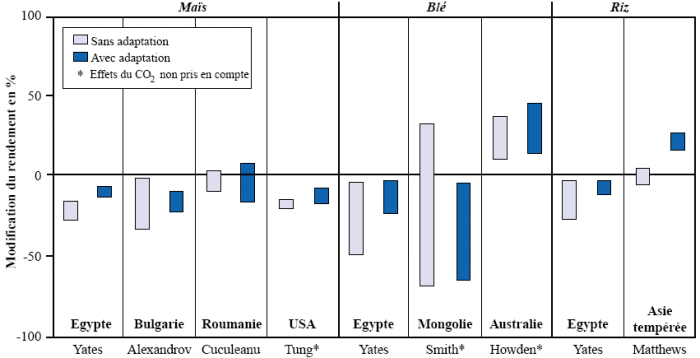

Figure TS 4 :
Les échelles de pourcentage des modifications du rendement des cultures (exprimées
dans le sens de la verticale et dans les barres verticales uniquement) couvrent
les scénarios de changements climatiques choisis — avec et sans adaptation agronomique
— d’études couplées énumérées dans le Tableau
5-4. Chaque paire d’échelle est différenciée par lieu géographique et par
type de culture. Les paires de barres verticales représentent l’échelle de changement
des pourcentages avec et sans adaptation. Les extrémités de chaque échelle représentent
les valeurs de changement des pourcentages collectifs élevés et faibles dérivés
de tous les scénarios climatiques utilisés dans l’étude. La longueur horizontale
des barres n’est pas importante. Sur l’axe «x», le nom de famille de l’auteur
principal apparaît dans le Tableau 5-4. Des
informations sur toutes les sources se trouvent dans la liste de référence du
Chapitre 5.
