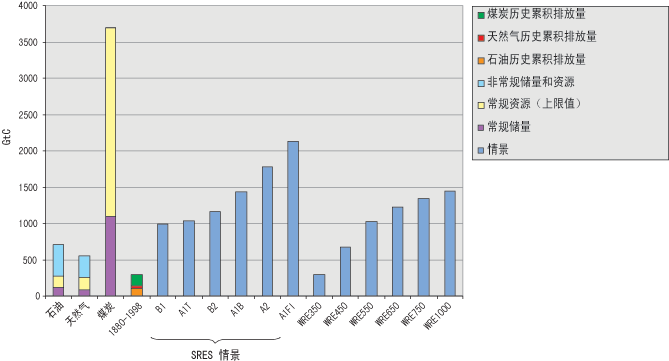

图SPM-2: 石油、天然气和煤炭储量与资源量中的碳、1860-1998化石燃料排放的碳和一些SRES情景及TAR稳定情景中一直到2100年累积排放的碳之间的比较。左边的柱状表示的是资源和储量的数据（第3.8.2节）。非传统油气包括沥青沙、油页岩、其它重油、煤层甲烷、深层高压气和含水层中的气体等，不包括约为12,000GtC的气体水化物（络合物）。情景柱状显示SRES参考情景与各二氧化碳浓度稳定情景均集中在一定范围内。如果2100年时SRES情景中的浓度等于或小于稳定情景中的浓度，这并不意味着这些情景将导致稳定的二氧化碳浓度。
