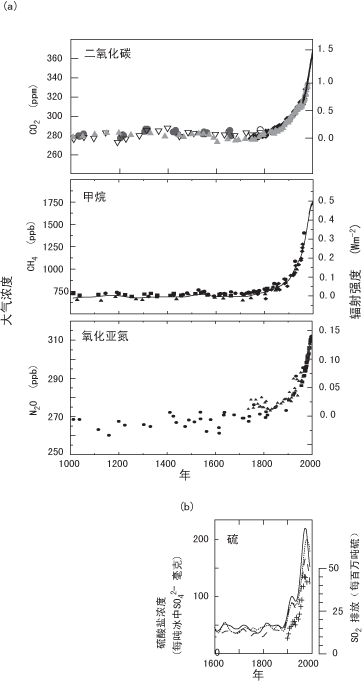

图8: 大气组成变化的记录。（a）在过去1,000年在大气CO2，CH4和N2O浓度。这些记录来自于过去几十年的大气直接采样数据（图中直线表示CO2，而曲线表示全球平均CH4）和取自南极和格陵兰岛的多个样点的冰芯和积雪资料（用不同的符号表示）。右侧坐标刻度表示这些气体的辐射强迫估计值。（b）由于火山爆发影响而存留于格陵兰岛若干冰芯在硫酸盐浓度（直线）和美国与欧洲的SO2排放总量（十字符号）。[根据(a) 图3.2b (CO2)，图4.1a 和 b (CH4) 以及图4.2 (N2O) 和 (b)图5.4a]
