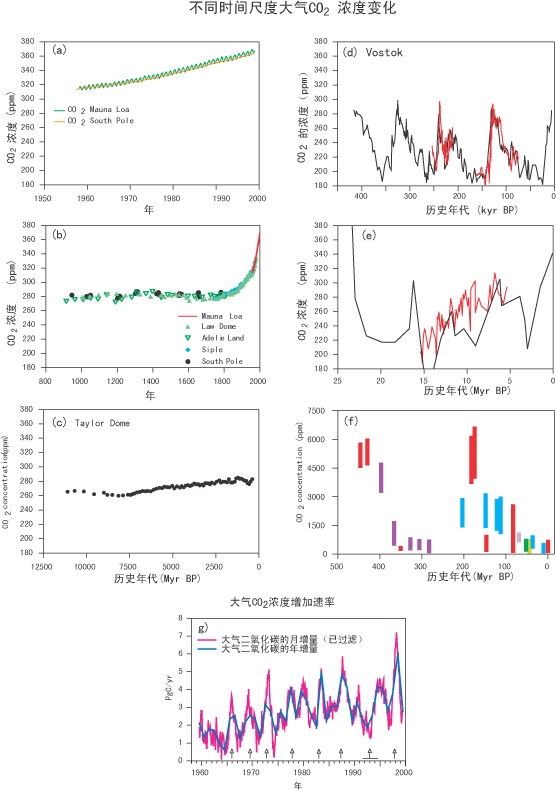

图10: 大气CO2浓度在不同时间尺度上的变化。(a)大气CO2浓度的直接观测。(b)过去一千年南极冰芯所得大气CO2浓度，为比较也给出近期的大气观测（Mauna Loa）的结果。(c)Taylor Dome南极冰芯中CO2浓度。(d)Vostok南极冰芯中CO2浓度。（颜色代表不同的研究）。(e-f)根据地球化学循环理论推导的CO2浓度。（彩条和线代表不同的研究）。(g)大气CO2浓度的年增长量。剔除季节循环的大气CO2浓度的月增量。 垂直箭头表示厄尔尼诺事件，水平线表示1991-1994的加强的厄尔尼诺事件。[根据图3.2 和 3.3]
