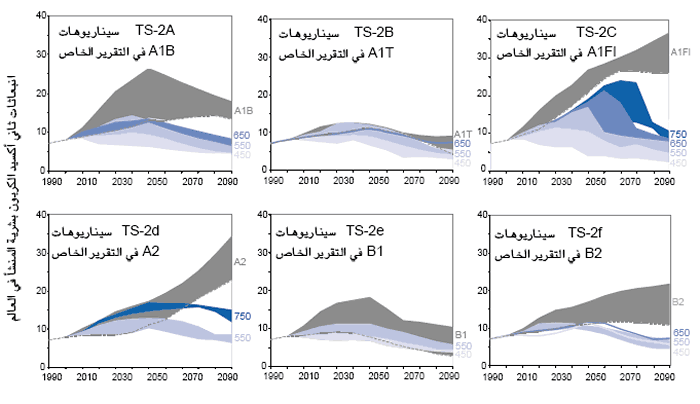

الشكل
2: مقارنة بين السيناريوهات المرجعية وتلك الخاصة بالتثبيت. ينقسم الشكل
إلى ستة أجزاء. جزء لكل مجموعة سيناريوهات مرجعية من التقرير الخاص لسيناريوهات
الانبعاثات (SRES). ويبين كل جزء من الشكل نطاق مجموع انبعاثات ثاني أكسيد الكربون
في العالم (جيجا طن من الكربون) من جميع المصادر البشرية المنشأ بالنسبة لمجموعة
السيناريوهات المرجعية الواردة في التقرير الخاصة (مظللة باللون الرمادي) ونطاقات
مختلف سيناريوهات التخفيف التي جرى تقييمها في تقرير التقييم الثالث مما يؤدي
إلى تثبيت تركيزات ثاني أكسيد الكربون عن مستويات مختلفة (مظللة بالألوان). وتقدم
السيناريوهات في الزمرة A1 مقسمة إلى ثلاث مجموعات (المجموعة A1B المتوازنة والشكل
A2-TS) والخالية من الوقود الأحفوري (الشكل TS-2B ) والكثيفة الوقود الأحفوري
A1F1 (الشكل TS-2C) وتثبيت تركيزات ثاني أكسيد الكربون عند 450 و 550 و 650
و 750جزءا من المليون من حيث الحجم في الشكل TS-2e. والمجموعة B2 التي تشمل التثبيت
عند 450 و 550 و 650 جزءا من المليون من حيث الحجم في الشكل TS-2e. ولا تتوافر
دراسات لتقدير سيناريوهات التثبيت عند 1000 جزء في المليون من حيث الحجم. ويوضح
الشكل أنه كلما انخفض مستوى التثبيت، زادت انبعاثات خط الأساس واتسعت الفجوة.
ويمكن أن يكون الفرق بين الانبعاثات في مجموعات السيناريوهات المختلفة بنفس سعة
الفجوة بين السيناريوهات المرجعية وتلك الخاصة بالتثبيت داخل المجموعة الواحدة.
وتبين الخطوط التي تتداخل فيها النطاقات (أنظر الإطار
TS.1).
