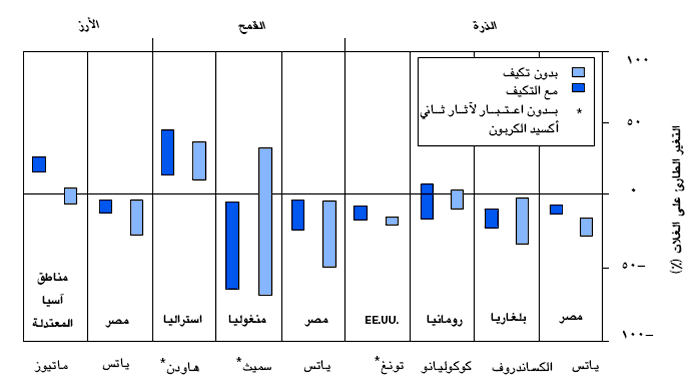

الشكل 4- الملخص الفني: نطاقات التغيرات الطارئة على غلات المحاصيل
بالنسب المئوية (معبراً عنها بالمدى الرأسي للقضبان العمودية فقط) وتشمل
سيناريوهات مختارة من سيناريوهات تغير المناخ، مع التكيف الزراعي أو بدونه،
وهي مستمدة من دراسات مزدوجة ترد في الجدول
4-5.ويتمايز كل زوج من النطاقات عن غيره حسب الموقع الجغرافي والمحصول.
وتمثل أزواج القضبان الرأسية نطاق التغيرات الطارئة بالنسبة المئوية مع التكيف
أو بدونه. وتمثل نهايات كل نطاق القيم الجماعية المرتفعة والمنخفضة للتغيرات
بالنسب المئوية المستمدة من كل سيناريوهات المناخ المستخدمة في الدراسة.
أما المدى الأفقي للقضبان فغير ذي معنى. وعلى المحاور العمودية يرد لقب الكاتب
الرئيسي كما يظهر في الجدول
4-5; وترد معلومات كاملة عن المصدر المعني في القائمة المرجعية في الفصل
5.
