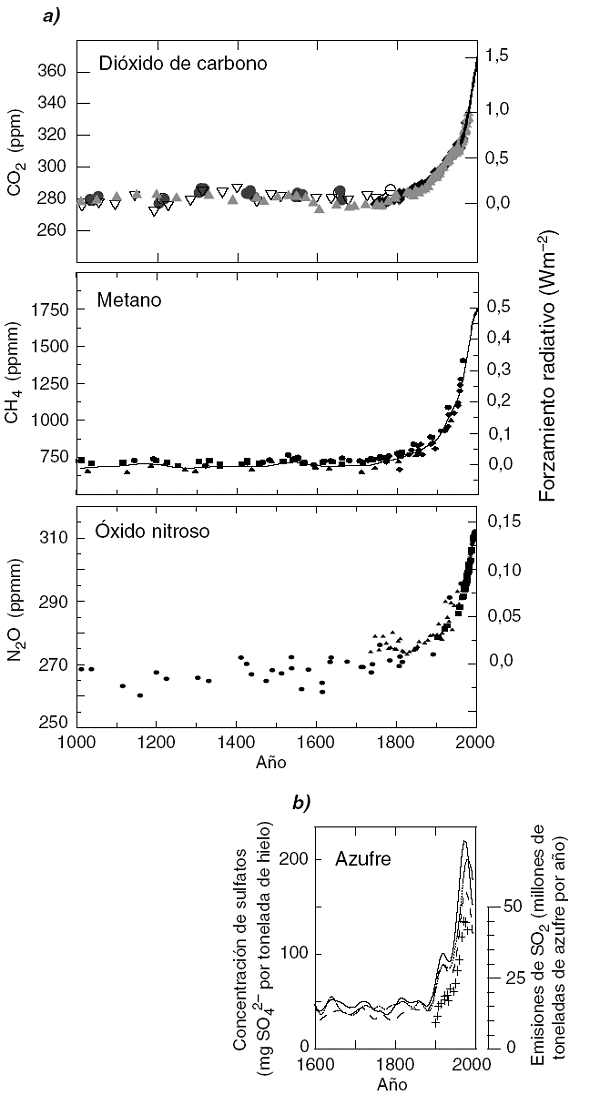

Figura 8: Registros
de los cambios en la composición de la atmósfera. a) Concentraciones atmosféricas
de CO2, CH4 y NyO en los últimos 1.000 años. Los datos de
muestras de hielo y neviza en varios emplazamientos en la Antártida y Groenlandia
(indicados con símbolos diferentes) se complementan con los datos de muestras
atmosféricas directas en los últimos decenios (indicados mediante la línea del
CO2 e incorporados a la curva que representa el promedio mundial de
CH4). El forzamiento radiativo estimado de esos gases se indica en
la escala a la derecha. b) Concentración de sulfatos en varias muestras de hielo
de Groenlandia, después de eliminar los efectos episódicos de las erupciones volcánicas
(líneas) y emisiones totales de SO2 procedentes de fuentes en Estados
Unidos y Europa (cruces). Basado en a) la Figura
3.2b (CO2), la Figura 4.1a y b (CH4)
y la Figura 4.2 (N2O) y b) en
la Figura 5.4a]
