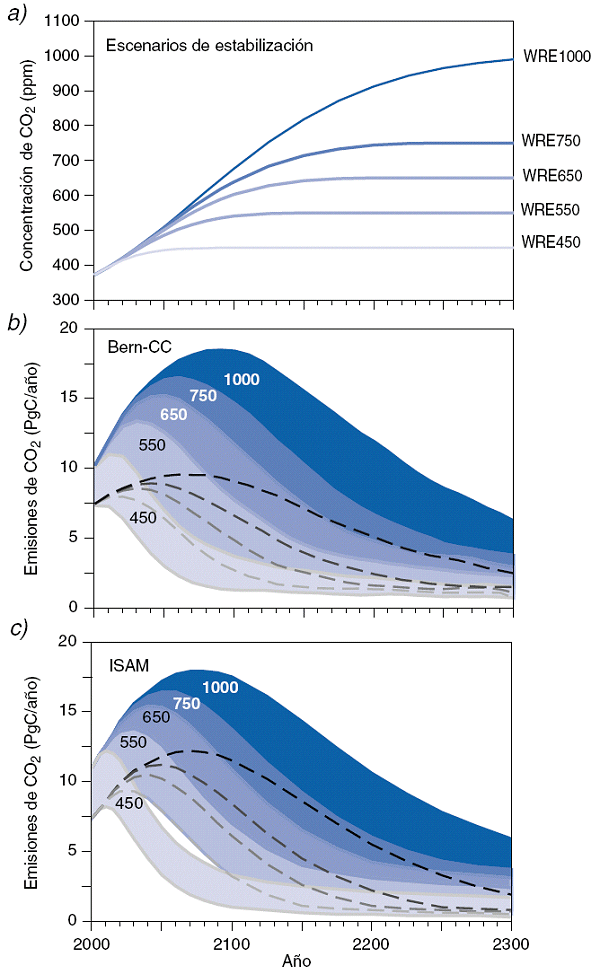

Figura 25: Emisiones
de CO2 proyectadas que permiten estabilizar las concentraciones atmosféricas
de CO2 en distintos valores finales. El recuadro a) muestra las trayectorias
hipotéticas de la concentración de CO2 (escenarios WRE) y los recuadros
b) y c) muestran las emisiones de CO2 proyectadas por dos modelos de
ciclo rápido del carbono: el Bern-CC y el ISAM. Para calcular el margen de variación
del modelo en el escenario ISAM, se calibró el modelo de manera de aproximar el
margen de variación de las respuestas al CO2 y al clima obtenidas mediante
una comparación entre los modelos. Este método genera un menor nivel de incertidumbre
en la respuesta del ciclo del carbono. Los márgenes de variación del modelo en
el escenario Bern-CC se obtuvieron mediante la combinación de distintas hipótesis
de valores mínimos y máximos con respecto al comportamiento del efecto de fertilización
por CO2, la respuesta de la respiración heterotrófica a la temperatura
y el tiempo de renovación de los océanos, lo que dio como resultado un mayor nivel
de incertidumbre en la respuesta del ciclo del carbono. El borde superior y el
borde inferior del sector sombreado indican el valor máximo y el valor mínimo
correspondientes a cada modelo. A su vez, los valores mínimos (donde quedan ocultos)
se indican con una línea fina discontinua en un tono más claro. [Basado en la
Figura 3.13]
