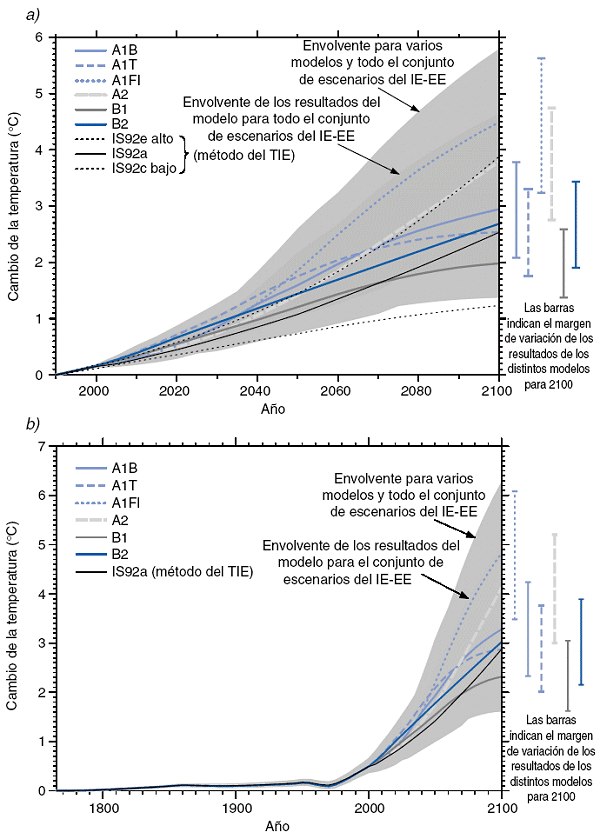

Figura 22: Resultados
obtenidos con un modelo simple: a) proyecciones de la temperatura media a nivel
mundial en los seis escenarios ilustrativos del IE-EE, utilizando un modelo climático
simple adaptado a una serie de modelos complejos con distintos niveles de sensibilidad
del clima.También se indican, con fines de comparación, los resultados obtenidos
con el mismo método respecto del escenario IS92a. La parte sombreada de color
oscuro representa el área envolvente de todo el conjunto de 35 escenarios del
IE-EE, que se obtiene utilizando el promedio de los resultados del modelo (con
una sensibilidad media del clima de 2,8°C). La parte sombreada en un tono más
claro es el área envolvente que se obtiene sobre la base de las proyecciones de
los siete modelos (con una sensibilidad media del clima de entre 1,7 y 4,2°C).
Las barras muestran, para cada uno de los seis escenarios ilustrativos del IE-EE,
el margen de variación de los resultados del modelo simple para el año 2100, en
sus versiones adaptadas a siete MCGAO. b) Igual a a), pero en este caso se representa
también el forzamiento antropógeno histórico estimado. [Basado en las Figuras
9.14 y 9.13b]
