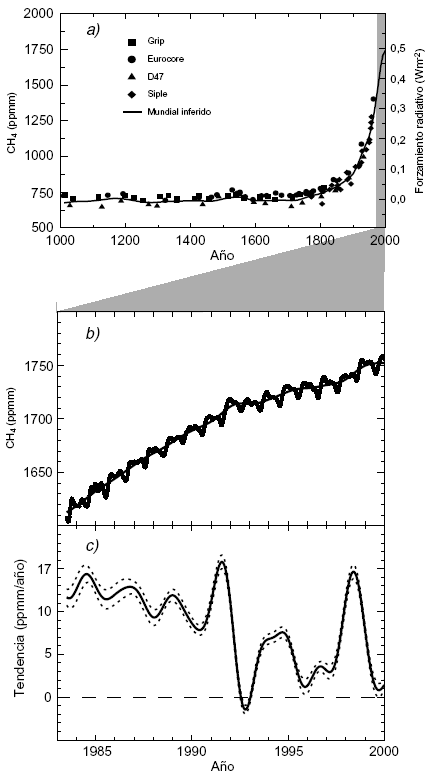

Figura 11: a)
Cambios en la abundancia de CH4 (fracción molar en ppmm = 10-9) determinados
a partir de muestras de hielo, neviza y muestras de aire completo proyectadas
para los últimos mil años. El forzamiento radiativo, aproximado mediante una escala
lineal desde la era preindustrial, se proyecta en el eje de la derecha. b) Abundancia
promediada mundialmente de CH4 (con variaciones mensuales) y de CH4
desestacionalizado (línea nivelada) representada para 1983 a 1999. c) Ritmo de
incremento anual instantáneo (ppmm/año) en la abundancia de CH4 atmosférico
mundial desde 1983 a 1999, calculado como derivado de la curva de tendencia desestacionalizada
anterior. Las incertidumbres (líneas de puntos) son una desviación normal de ±1.
[Basado en la Figura 4.1]
