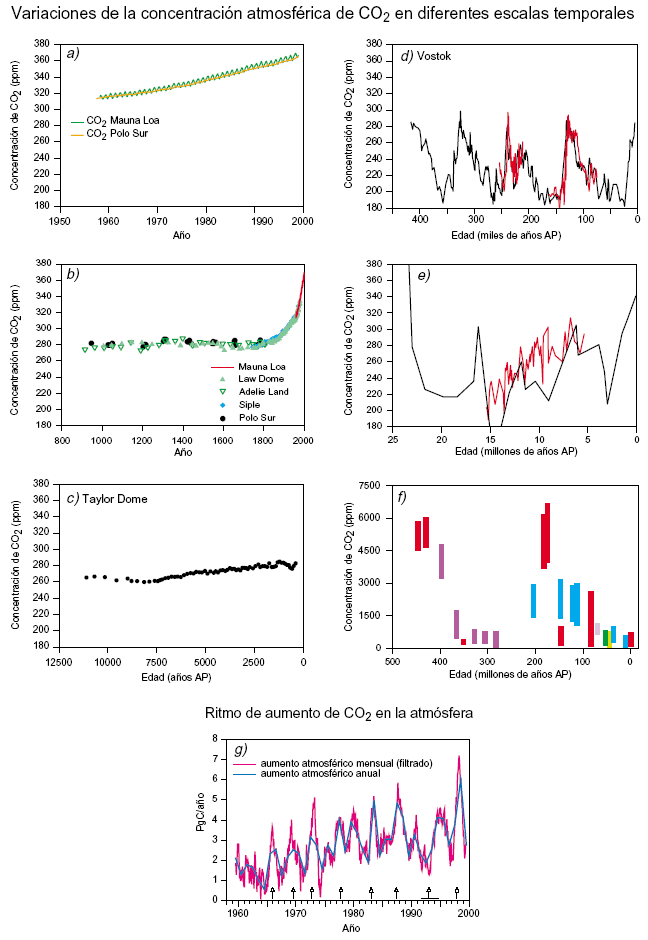

Figura 10: Variaciones
en la concentración atmosférica de CO2 en diferentes escalas temporales.
a) Mediciones directas del CO2 en la atmósfera. b) Concentración de
CO2 en las muestras de hielo antártico en el último milenio. Se muestran,
a título comparativo, mediciones atmosféricas recientes (Mauna Loa). c) Concentración
de CO2 en muestras de hielo antártico en Taylor Dome. d) Concentración
de CO2 en muestras de hielo antártico en Vostok. (Los diferentes colores
representan resultados de diferentes estudios.) e) y f) Concentraciones de CO2
inferidas geoquímicamente. (Las barras y líneas de colores representan diferentes
estudios publicados.) g) Aumentos anuales de CO2 en la atmósfera. Los
aumentos mensuales en la atmósfera han sido filtrados para eliminar el ciclo estacional.
Las flechas verticales denotan episodios El Niño. Una línea horizontal define
el prolongado episodio El Niño de 1991 a 1994. Basado en las Figuras
3.2 y 3.3]
