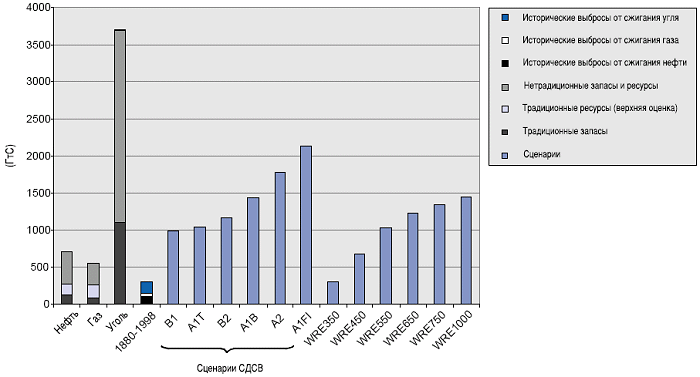

Рисунок ТP-5. Содержание
углерода в запасах нефти, газа и угля и ресурсы в сопоставлении с историческими
выбросами углерода в результате использования ископаемого топлива в период 1860—1998
гг., а также в сопоставлении с кумулятивными выбросами углерода по всему диапазону
сценариев СДСВ и сценариев стабилизации ТДО до 2100 г. Данные по запасам и ресурсам
приводятся в левых колонках. Нетрадиционные запасы нефти и газа включают смоляные
пески, сырую нефть из битуминозных сланцев, другие виды тяжелой нефти,метан угольных
пластов, газ, связанный с зонами анормально высоких давлений глубоких горизонтов,
газ в водоносных горизонтах и т. д. Гидраты газа (клатраты), объем которых составляет,
согласно оценкам, 12 000 ГтC, не показаны.Колонки сценариев показывают как справочные
сценарии СДСВ, так и сценарии, которые ведут к стабилизации концентраций СО2
в целом диапазоне уровней. Отметим, что, если кумулятивные выбросы к 2100 г.,
связанные со сценариями СДСВ, равны или меньше выбросов по сценариям стабилизации,
это не означает, что эти сценарии в равной степени ведут к стабилизации.
