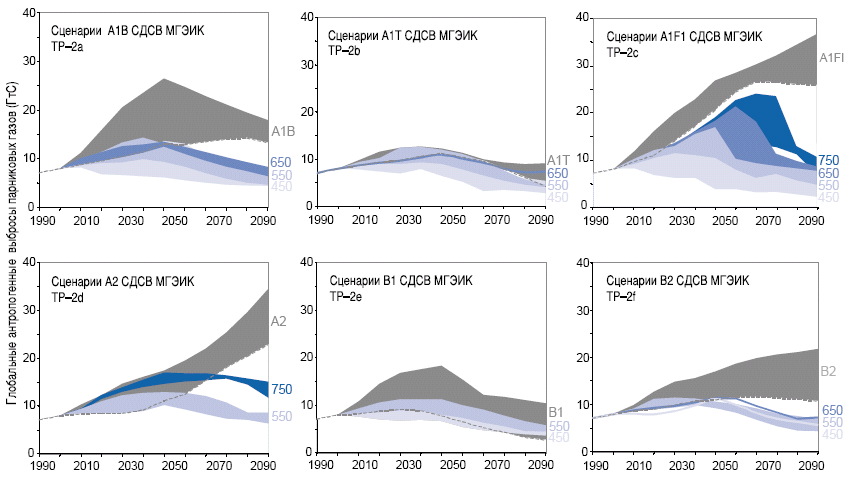

Рисунок ТP-2.
Сравнение справочных сценариев и сценариев стабилизации. Рисунок делится на шесть
частей, по одной для каждой из справочных сценарных групп из Специального доклада
по сценариям выбросов (СДСВ). В каждой части рисунка показан диапазон суммарных
глобальных выбросов СО2 (в гигатоннах углерода (ГтC)) из всех антропогенных
источников для справочной сценарной группы СДСВ (затемнение серым цветом) и диапазоны
для различных сценариев смягчения последствий, оцененных в ТДО, ведущих к стабилизации
концентраций СО2 на различных уровнях (затемнение цветом). Сценарии
представлены для семьи А1 с разбивкой на три группы (сбалансированная группа А1В
(рисунок ТP-2а), группа неископаемых видов топлива А1Т (рисунок ТP-2b), и группа
со значительной долей ископаемых видов топлива А1FI (рисунок ТP-2с)) и стабилизацией
концентраций СО2 на уровне 450, 550, 650 и 750 ppmv; для группы А2
со стабилизацией на уровне 550 и 750 ppmv на рисунке ТP-2d, группы В1 и стабилизацией
на уровне 450 и 550 ppmv на рисунке ТP-2е, и группы В2, включая стабилизацию на
уровне 450, 550 и 650 ppmv на рисунке ТP-2f.Отсутствует какая-либо литература,
содержащая оценку сценариев стабилизации на уровне 1 000 ppmv.Эта цифра показывает,
что чем ниже уровень стабилизации и чем выше уровень исходных выбросов, тем больше
разрыв между ними.Различия между выбросами в разных сценарных группах могут быть
столь же значительными, что и разрыв между справочными сценариями и сценариями
стабилизации в рамках одной и той же сценарной группы. Пунктирными линиями показаны
границы пределов в случае их пересечения (см. текстовой блок
Т-1).
