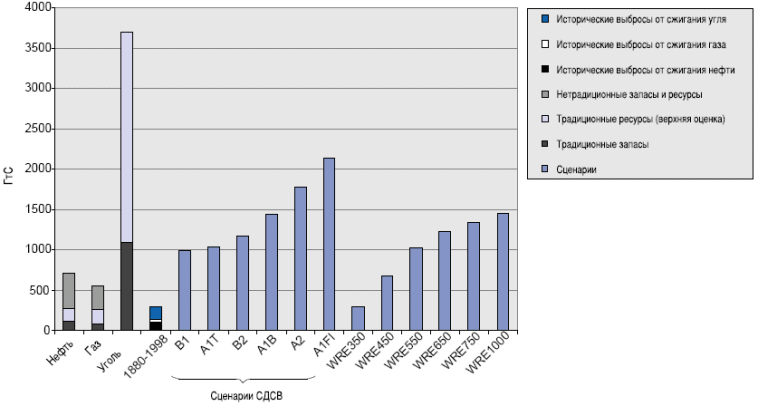

Рисунок РП-2.
Углерод в запасах и ресурсах нефти, газа и угля в сравнении с историческими выбросами
от сжигания ископаемого топлива за 1860—1998 гг. и с суммарными выбросами углерода,
согласно набору сценариев СДСВ и сценариев стабилизации ТДО до 2100 г. Данные
для запасов и ресурсов показаны в колонках с левой стороны (раздел 3.8.2).Нетрадиционные
нефть и газ включают битуминозные песчаники, сланцевые масла, прочие виды тяжелой
нефти,метан, сопровождающий залежи угля, спрессованный глубинный газ, газ в водоносных
слоях и т. д. Газовые гидраты (клатраты), которые достигают, согласно оценкам,
12 000 ГтC, не показаны.Колонки сценариев показывают как опорные сценарии СДСВ,
так и сценарии, которые ведут к стабилизации концентраций на различных уровнях.
Отметим, что если к 2100 г. суммарные выбросы, связанные со сценариями СДСВ, будут
равны или меньше суммарных выбросов при сценариях стабилизации, то это не означает,
что эти сценарии также ведут к стабилизации.
