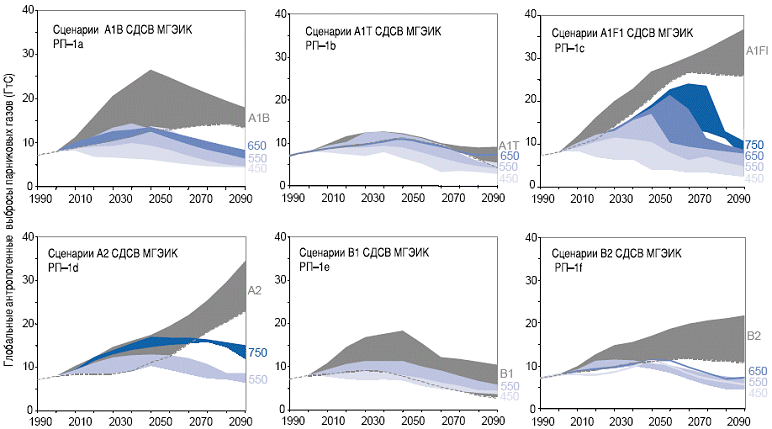

Рисунок РП-1. Сравнение
опорных сценариев и сценариев стабилизации. Рисунок разделен на шесть частей,
по одному на каждую группу опорных сценариев из специального доклада о сценариях
выбросов (СДСВ, см. текстовой блок РП-1).Каждая
часть рисунка показывает диапазон общих глобальных выбросов СО2 (гигатонны
углерода (ГтС)) из всех антропогенных источников для группы опорных сценариев
СДСВ (затемнение серым цветом) и диапазоны для различных сценариев смягчения последствий,
оцененных в ТДО и ведущих к стабилизации концентраций СО2 на различных
уровнях (затемнение цветом).Сценарии представлены для семейства А1, подразделенного
на три группы (равновесная группа А1В (рисунок РП-1а), интенсивного использования
неиско- паемых видов топлива А1Т (рисунок РП-1b) и интенсивного использования
ископаемых видов топлива А1FI (рисунок РП-1с)) и стабилизации концентраций СО2
на уровнях 450, 550, 650 и 750 ppmv; для группы А2 со стабилизацией на уровнях
550 и 750 ppmv на рисунке РП-1d, группы В1 со стабилизацией на уровнях 450 и 550
ppmv на рисунке РП-1е и группы В2 со стабилизацией на уровнях 450, 550 и 650 ppmv
на рисунке РП-1f. В литературе не имеется оценок сценариев стабилизации на уровне
1000 ppmv. Рисунок иллюстрирует тот факт, что чем ниже уровень стабилизации и
чем выше исходные уровни выбросов, тем больше расхождение. Различие между выбросами
в различных группах сценариев могут быть такими же большими, как и расхождение
между опорными сценариями и сценариями стабилизации внутри одной группы сценариев.
Пунктирные линии обозначают границы диапазонов, где они перекрывают друг друга.
