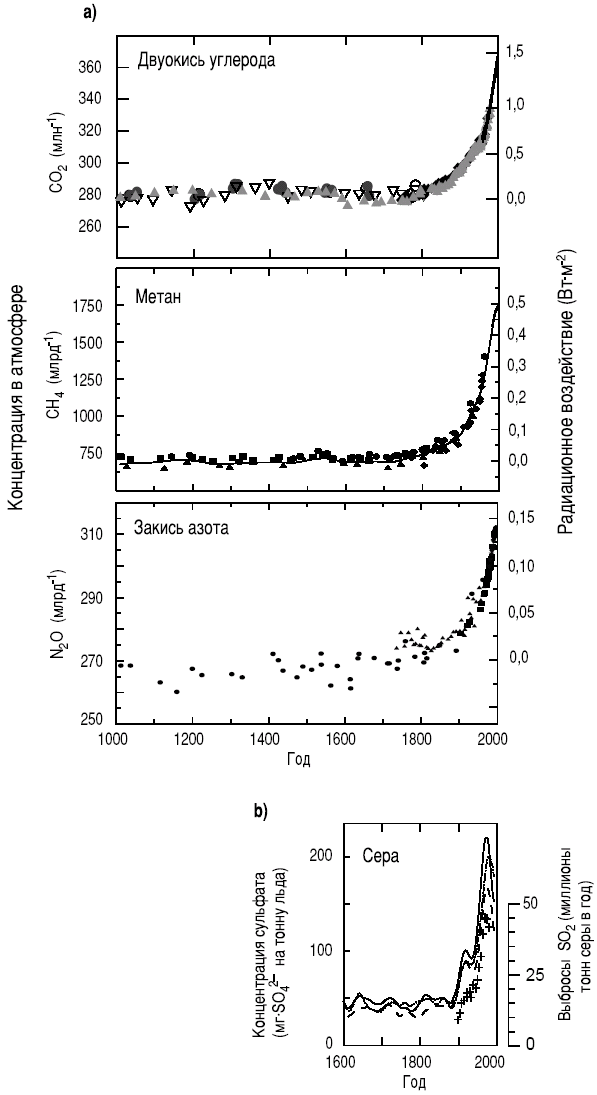

Рисунок ТР-8. Зарегистрированные
данные об изменениях в составе атмосферы. (a) Концентрации CO2,
CH4 и N2O в атмосфере в последние 1 000 лет. Данные, полученные
при исследовании кернов льда и фирна, отобранных в нескольких точках Антарктики
и Гренландии (показаны разными символами), дополнены данными, полученными при
исследовании непосредственных образцов атмосферы в последние несколько десятилетий
(показаны линией для CO2 и включены в кривую, представляющую глобальную
среднюю концентрацию CH4). Оценочное радиационное воздействие, связанное
с этими газами, показано на шкале справа. (b) Концентрация сульфата в кернах
льда, отобранных в нескольких точках в Гренландии; при этом эпизодические последствия
извержений вулканов удалены (линии), а также общие выбросы SO2 из источников в
США и в Европе. [Основано на: (а)рисунке
3.2b (CO2), рисунках 4.1а и b
(CH4) и рисунке 4.2 (N2O);
и (b)рисунке 5.4a]
