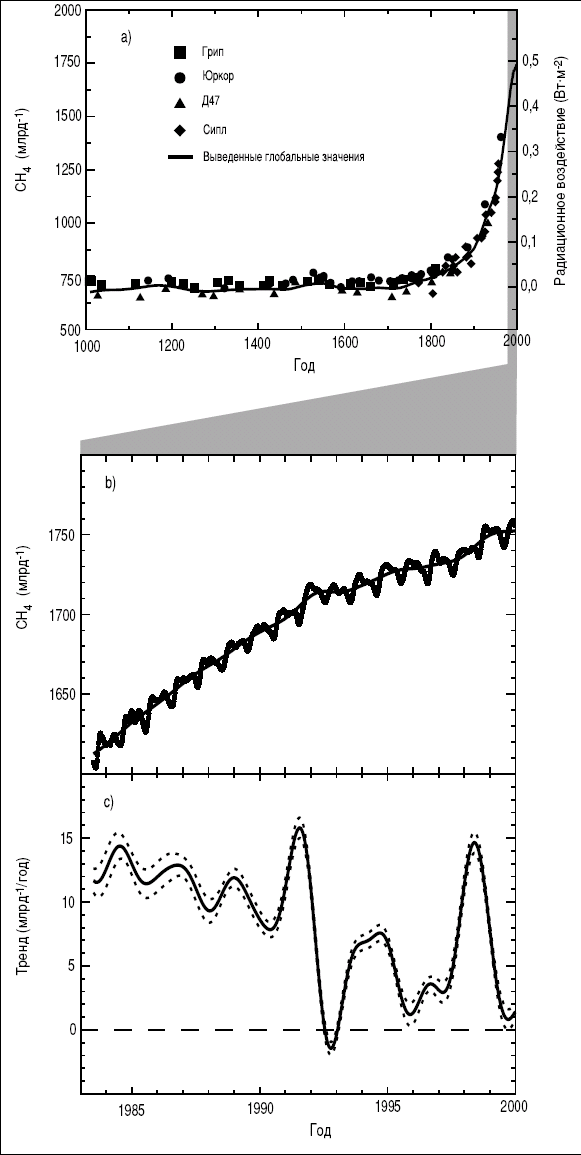

Рисунок ТР-11. (a) Изменение
в содержании CH4 (молярная доля, в млрд-1 = 10-9),
определенная по кернам льда, фирну и образцам воздуха, за последние 1 000 лет.
Радиационное воздействие, аппроксимированное по линейной шкале за период с доиндустриальной
эры, нанесено на правой оси. (b)Глобальное усредненное содержание CH4
(с изменениями по месяцам) и содержание CH4 с устранением сезонного
фактора (сглаженная линия) за период с 1983 г. по 1999 г. (c) Темпы ежегодного увеличения (млрд-1/год) содержания CH4
в глобальной атмосфере за период с 1983 г. по 1999 г. (включительно), рассчитанные
как производная от представленной выше кривой тренда с устранением сезонного фактора.
Неопределенности (пунктирные линии) составляют ± 1 среднеквадратическое отклонение.
[Основано на рисунке 4.1]
