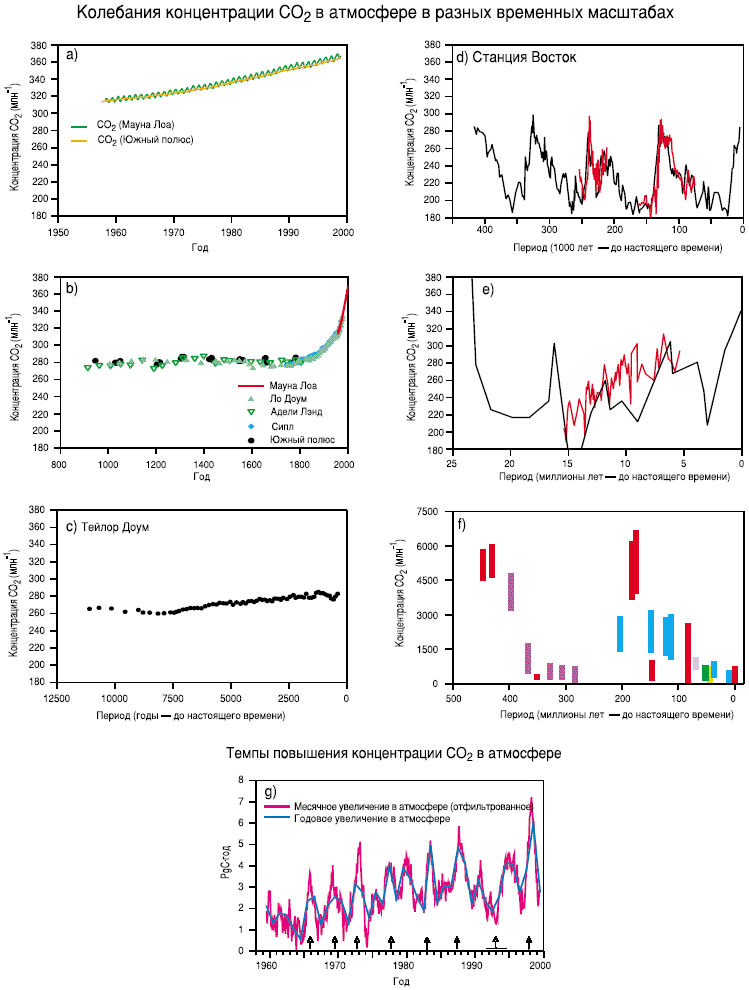

Рисунок ТР-10. Колебания
концентрации CO2 в атмосфере в разных временных масштабах. а) Данные
прямых измерений CO2 в атмосфере. b) Концентрация CO2 в
кернах антарктического льда за последнее тысячелетие. Для сравнения показаны недавние
атмосферные измерения (Мауна Лоа). с) Концентрация CO2 в керне антарктического
льда из Тейлор Доум. (d) Концентрация CO2 в керне антарктического льда
со станции Восток. (Результаты различных исследований представлены разным цветом.)
е—f) Данные о концентрациях CO2, полученные геохимическим путем. (Цветные
столбики и линии представляют результаты различных опубликованных исследований.)
g) Ежегодное увеличение концентрации CO2 в атмосфере. Ежемесячные увеличения
в атмосфере были отфильтрованы для устранения сезонного цикла. Вертикальные стрелки
обозначают явление Эль-Ниньо. Горизонтальная черточка означает продолжительное
явление Эль-Ниньо 1991—1994 гг. [Основано на рисунках
3.2 и 3.3]
