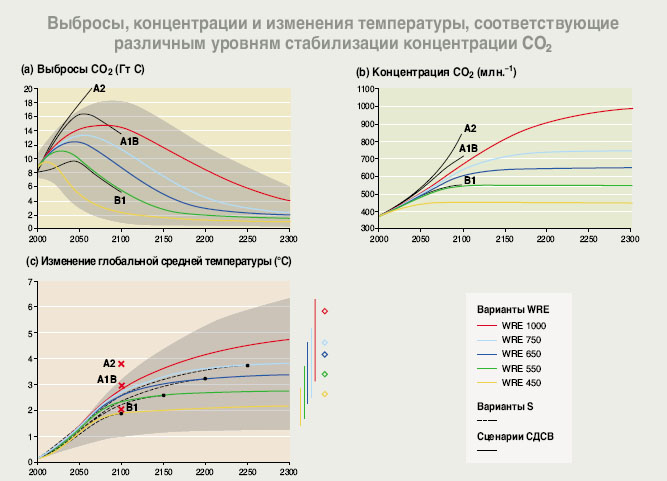

Рисунок РП-6. Стабилизация концентрации СО₂ предполагает необходимость существенного сокращения выбросов ниже нынешних уровней и может привести к замедлению скорости потепления.
a) Выбросы СО₂. Схемы изменения объема выбросов СО2 во времени, которые приведут к стабилизации концентрации СО₂ в атмосфере на различных уровнях, оцениваются по вариантам стабилизации WRE с использованием моделей изменения круговорота углерода. Затененный участок представляет собой диапазон неопределенности.
b) Концентрации СО₂. На графике показаны концентрации СО₂, определенные для вариантов WRE.
c) Изменения глобальной средней температуры. Изменения температуры оцениваются с использованием простой климатической модели для уровней стабилизации WRE. Процесс потепления продолжается после того момента, в который концентрация СО₂ стабилизируется (показано черными точками), однако гораздо более низкими темпами. Предполагается, что выбросы газов, помимо СО₂, следуют прогнозу А1В СДСВ до 2100 года, после чего сохраняются на постоянном уровне. Этот сценарий был выбран по той причине, что он занимает среднее положение в группе сценариев СДСВ. Пунктирные линии показывают прогнозируемые изменения температуры для уровней S (на графиках (а) и (b) не показаны). Затененный участок представляет собой диапазон чувствительности климата по пяти вариантам стабилизации. Цветные линии с правой стороны показывают пределы неопределенности по каждому варианту стабилизации в 2300 году. Ромбики с правой стороны показывают среднее устойчивое (на весьма дальнюю перспективу) потепление применительно к каждому варианту стабилизации СО₂. Для сравнения также показаны выбросы СО₂, концентрации и изменение температуры в соответствии с тремя сценариями СДСВ.
