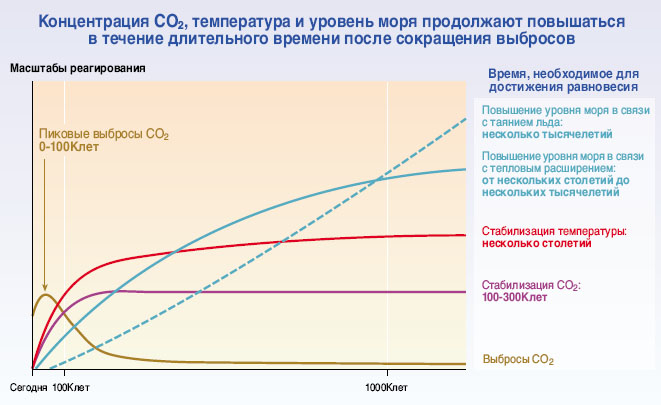

Рисунок РП-5. После сокращения
выбросов СО2 и стабилизации его концентрации в атмосфере температура
воздуха на поверхности Земли будет продолжать медленно повышаться в течение столетия
или больше. Тепловое расширение океана будет продолжаться в течение длительного
времени после сокращения выбросов СО2, а таяние ледяных покровов будет
продолжать способствовать повышению уровня моря в течение многих столетий. Этот
рисунок представляет собой типовую иллюстрацию процесса стабилизации на любом
уровне в пределах от 450 до 1000 млн.–1, поэтому вертикальная ось в
единицах измерения не проградуирована. Величина реагирования в зависимости от
стабилизации в этом диапазоне показывает приблизительно одну и ту же закономерность
во времени, однако при более высоких концентрациях СО2 воздействия
будут проявляться все сильнее и сильнее.
