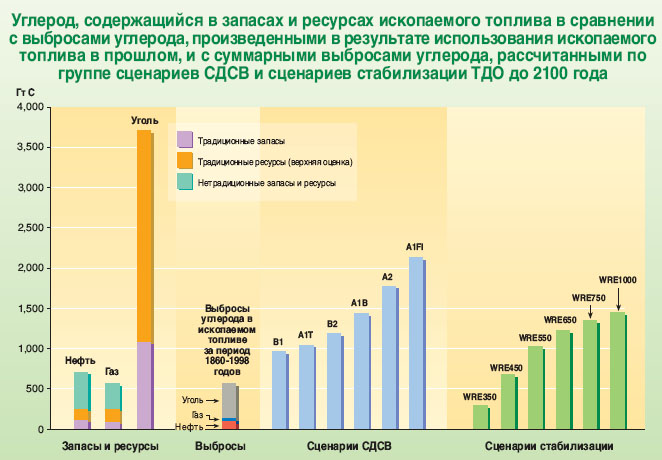

Рисунок 7-5. Углерод,
содержащийся в запасах и ресурсах нефти, газа и угля, сопоставляется с прошлыми
выбросами углерода, связанными с использованием ископаемого топлива, за период
1860-1998 годов и с суммарными выбросами углерода, рассчитанными по ряду сценариев
СДСВ и сценариев стабилизации ТДО до 2100 года. Данные о нынешних запасах
и ресурсах показаны в виде столбиков с левой стороны графика. Нетрадиционные запасы
нефти и газа включают битуминозные пески, горючие сланцы, другие виды тяжелой
нефти, метан в угольных пластах, газ под давлением в глубокорасположенных геологических
пластах, газ в водоносном слое и т.д. Газовые гидраты (клатраты), количество которых,
по оценкам, составляет 12 тыс. Гт С, не показаны. Сценарные столбики показывают
как исходные сценарии СДСВ, так и сценарии, которые ведут к стабилизации концентрации
СО2 в заданном диапазоне. Следует иметь в виду, что если к 2100 году
суммарные выбросы, рассчитанные по сценарию СДСВ, равны или меньше выбросов, рассчитанных
по сценариям стабилизации, то это не значит, что эти сценарии ведут к одним и
тем же уровням стабилизации.
