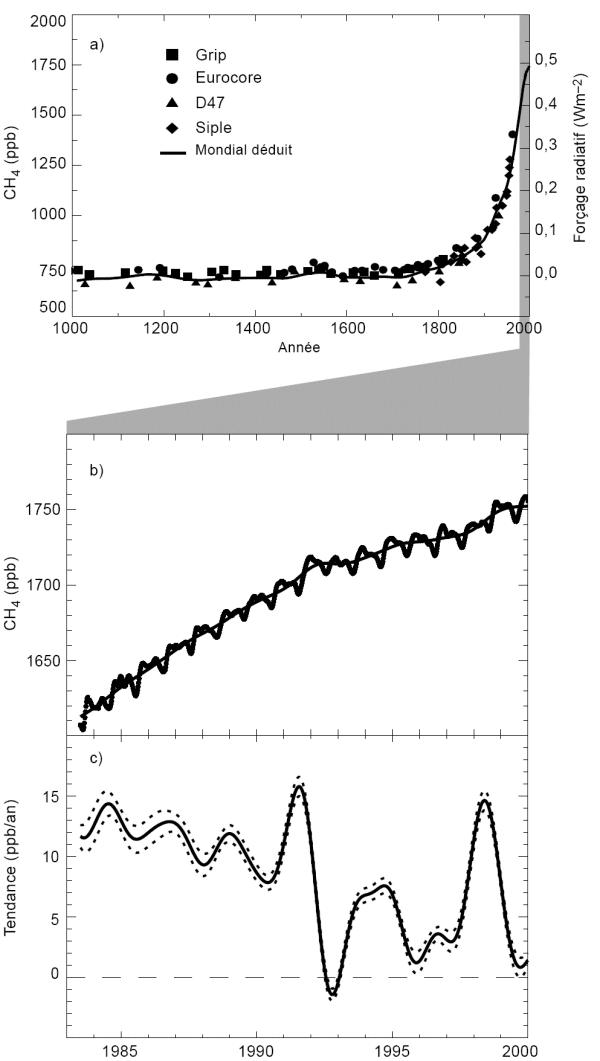

Figure TS 11 —
a) Variation de la concentration de CH4 (fraction molaire,
ppb = 10-9) déterminée à partir de carottes glaciaires,
de névés et d’échantillons d’air complet, tracée
pour les 1000 dernières années. Le forçage radiatif, représenté
approximativement par une échelle linéaire depuis l’ère
préindustrielle, est tracé sur l’axe de droite. b)
Concentration de CH4 moyennée mondialement (variation mensuelle)
et désaisonnalisée (ligne lisse) tracée pour la période
1983-1999. c) Taux instantané de croissance annuelle (ppb/an)
de la teneur atmosphérique mondiale en CH4 de 1983 à
1999, calculé comme une dérivée de la courbe de tendance
désaisonnalisée ci-dessus. Les incertitudes (lignes pointillées)
sont des erreurs types de ±1. [Fondée sur la Figure
4.1]
