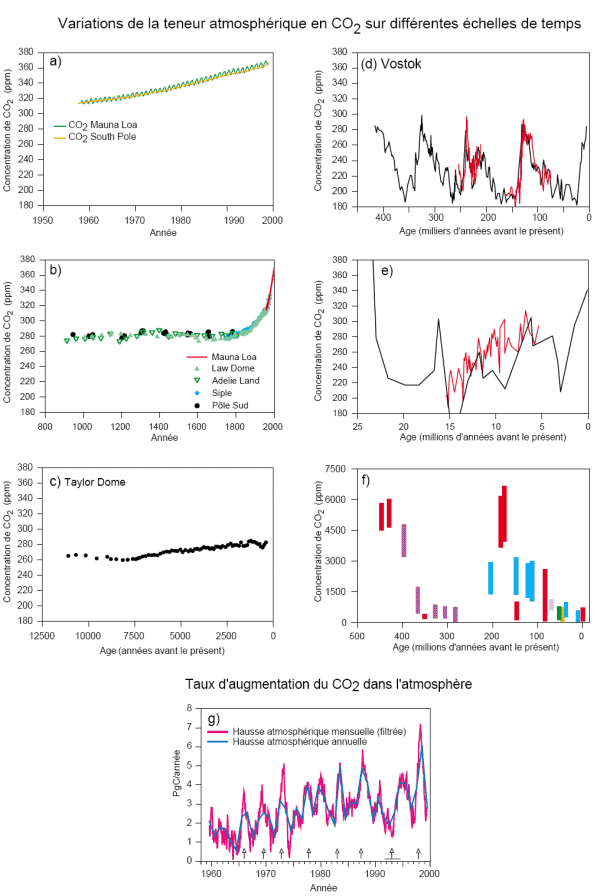

Figure TS 10 —
Variations de la teneur atmosphérique en CO2 sur différentes
échelles de temps. a) Mesures directes du CO2 dans l’atmosphère.
b) Teneur en CO2 des carottes glaciaires antarctiques pour le dernier
millénaire. Des mesures atmosphériques récentes (Mauna Loa)
sont indiquées pour comparaison. c) Teneur en CO2 des carottes
glaciaires antarctiques du Taylor Dome. d) Teneur en CO2 des carottes
glaciaires antarctiques de Vostok (les résultats des différentes
études sont représentés par différentes couleurs).
e) et f) Teneurs en CO2 déduites géochimiquement (Les
barres et les lignes de différentes couleurs représentent les résultats
de différentes études). g) Hausses annuelles de la teneur atmosphérique
en CO2. Les hausses mensuelles ont été filtrées
pour éliminer le cycle saisonnier. Les flèches verticales représentent
les phases El Niño. La ligne horizontale définit la phase étendue
El Niño de 1991 à 1994. [Fondée sur les Figures
3.2 et 3.3]
