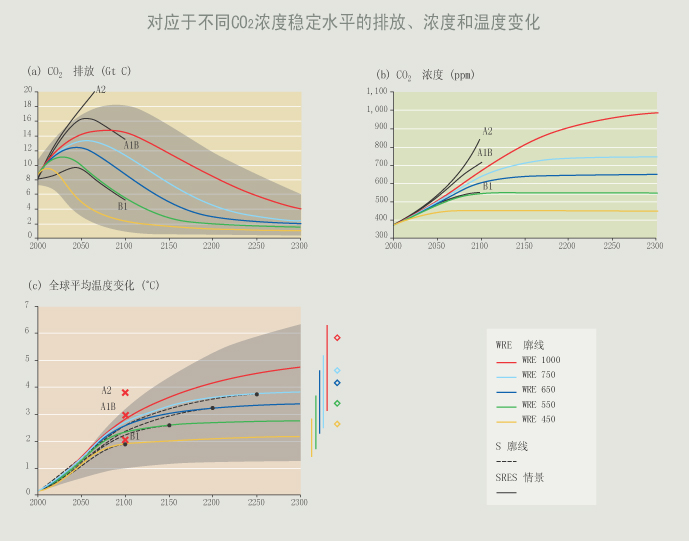

图6-1: 稳定大气中CO₂浓度可能要求大量减少排放，使其低于目前的排放水平，这可能会放慢增温速率。

1. CO₂排放: 利用碳循环预测了WRE情景将大气中CO₂浓度稳定在450，550，650，750和1000ppm的CO₂排放随时间变化曲线。稳定的CO₂浓度水平目标越低，停止排放增加的时间就越早，将排放量降低到目前的排放水平的时间就越早。阴影部分表明对应于特定浓度随时间变化曲线（如碳循环模型中提出的那样）的CO₂排放估算的不确定性范围。也与SRES中三种没有政策干预的情景（A1B，A2 和B1）下的CO₂排放进行了比较。
2. CO₂ 浓度: WRE情景指定CO₂的最终的稳定浓度水平，范围为450-1000 ppm。也与SRES中三种没有政策干预的情景（A1B，A2和B1）下的CO₂浓度进行了比较。
3. 全球平均温度变化: 利用一些复杂的模式调整的简单气候模式估算各种WRE情景的全球平均温度变化。预测的增温速度随着大气中CO₂浓度增加速度的降低而降低，当CO₂浓度稳定之后温度继续增加（以黑点表示），但升温速率很低。假设非CO₂温室气体排放在2100年前遵循SRES A1B情景，之后排放水平保持不变。选择SRES A1B情景的理由是这个情景位于所有SRES情景的中部。虚线表明预测的S情景和各种CO₂稳定浓度情景的温度变化（在(a)和(b)部分中没有表示出）。阴影部分表明五种稳定水平下气候敏感性范围的影响。右手侧的彩色竖线所示为每一种WRE排放情景在2300年的不同气候模型预测的温度范围。右边菱形所示为用平均气候参数得出的每一种排放情景的长期平衡状态时的增温情况。图中也给出了所估算的SRES排放情景中A1B、A2和B1三种情景在2100年的升温值比较（以红叉表示）。
