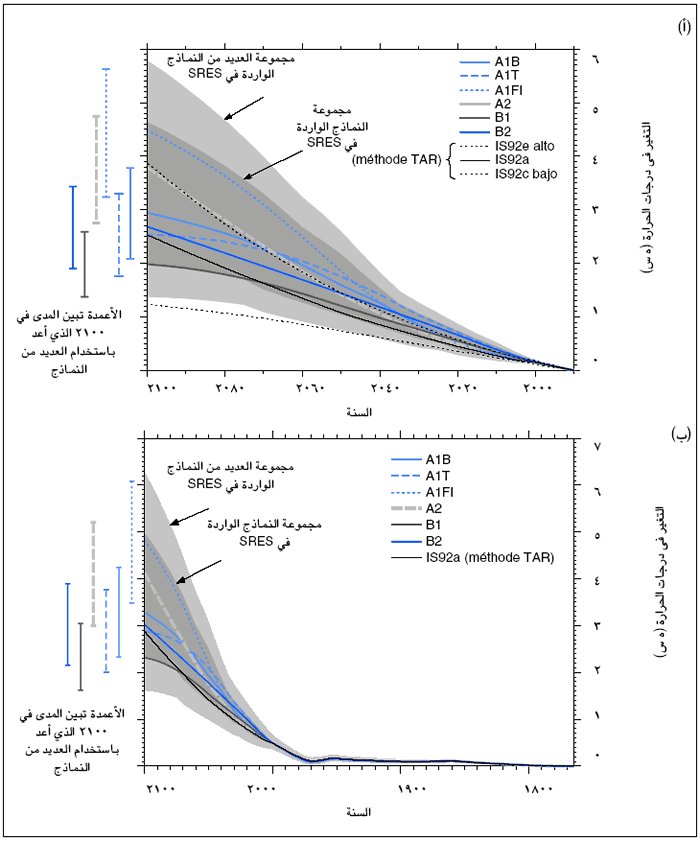

الشكل
22: نتائج النموذج البسيط: (1) المتوسط العالمي لإسقاطات درجات الحرارة في
السيناريوهات التوضيحية الستة الواردة في التقرير الخاص SRES باستخدام نموذج مناخي
بسيط متوائم مع عدد من النماذج المعقدة ذات نطاق من الحساسية المناخية. ولأغراض
المقارنة أيضا، ترد النتائج الخاصة بسيناريو IS92a. ويمثل التظليل الغامق عرض المجموعة
الكاملة للسيناريوهات البالغ عددها 35 الواردة في تقرير SRES باستخدام متوسط نتائج
النموذج (متوسط الحساسية المناخية يبلغ 2.8 س). أما التظليل الفاتح فيمثل العرض
المستند إلى جميع الاسقاطات النموذجية السبعة (مع حساسية مناخية تتراوح بين 7.
1 إلى 2. 4 س) وتبين الأعمدة، لكل من السيناريوهات التوضيحية الستة، مجموعة نتائج
النموذج البسيط في 2100 بالنسبة لحالات التكيف النموذجية السبع لنموذج الدوران
العام في الغلاف الجوي والمحيطات (b) (ب) نفس الشيء مثل (أ) إلا أنه تستخدم أيضا النتائج المستخدمة لتقديرات
التأثيرات بشرية المصدر التاريخية. [استنادا إلى الشكلين
9-14 و 9-13 ب]
