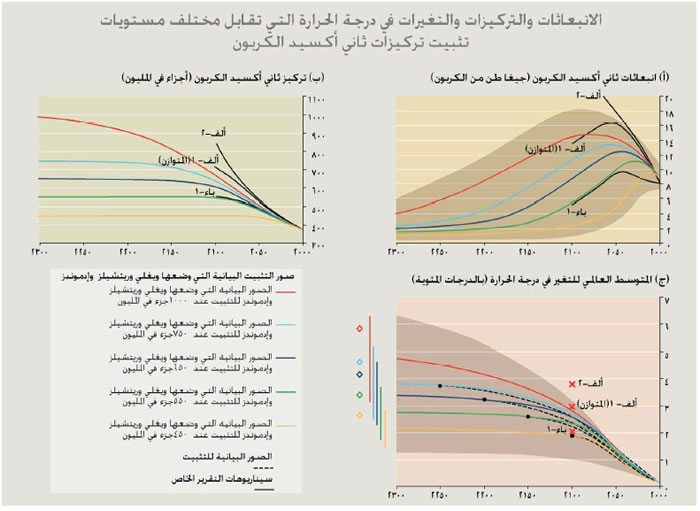

الشكل6 في الملخص لصانعي السياسات: يتطلب تثبيت
تركيزات ثاني أكسيد الكربون تخفيضات كبيرة في الانبعاثات إلى ما دون المستويات
الحالية وسوف يؤدي إلى إبطاء معدل الاحترار.
- انبعاثات ثاني أكسيد الكربون: المسارات الزمنية لانبعاثات ثاني أكسيد
الكربون التي ستفضي إلى تثبيت تركيز ثاني أكسيد الكربون في الغلاف الجوي
عند مختلف المستويات المقدرة في صور التثبيت البيانية التي أعدها ويغلي
وريتشيلز وإدموندز وآخرون للتثبيت باستخدام نماذج دورة الكربون. وتبين
المساحة المظللة نطاق عدم اليقين.
- تركيزات ثاني أكسيد الكربون: تظهر تركيزات ثاني أكسيد الكربون
المحددة في الصور البيانية التي أعدها ويغلي وريتشيلز وإدموندز.
- التغيرات في المتوسط العالمي لدرجة الحرارة: تقدر التغييرات في
درجة الحرارة باستخدام نموذج مناخي بسيط في الصور البيانية لويغلي وريتشيلز
وإدموندز. ويستمر الاحترار بعد الوقت الذي يتم فيه تثبيت تركيز ثاني أكسيد
الكربون (الذي تشير إليه البقع السوداء)، وان كان بمعدل متضائل كثيرا. ومن
المفترض أن تسير انبعاثات أي غازات غير ثاني أكسيد الكربون وفق تقديرات سيناريو
التقرير الخاص ألف-1 (المتوازن) حتى عام 2100 وتثبت بعد ذلك. وقد وقع الاختيار
على هذا السيناريو نظرا لأنه يأتي في منتصف نطاق سيناريوهات التقرير الخاص.
وتبين الخطوط المتقطعة التغيرات في درجة الحرارة المقدرة للصور البيانية
الخاصة بالسيناريوهات (لا تظهر في اللوحتين (أ) أو (ب)). وتبين المساحة المظللة
تأثير مجموعة من حساسيات المناخ في حالات التثبيت الخمس. وتبين الأعمدة
الملونة في الجانب الأيمن عدم اليقين فيما يتعلق بكل حالة من حالات التثبيت
في عام 2300. وتبين المعينات في الجانب الأيمن متوسط الاحترار المحدث للتوازن
(على الأجل الطويل جدا) لكل مستوى من مستويات تثبيت ثاني أكسيد الكربون.
ويظهر أيضا لأغراض المقارنة انبعاثات وتركيزات ثاني أكسيد الكربون والتغيرات
في درجة الحرارة لثلاث من سيناريوهات التقرير الخاص.
