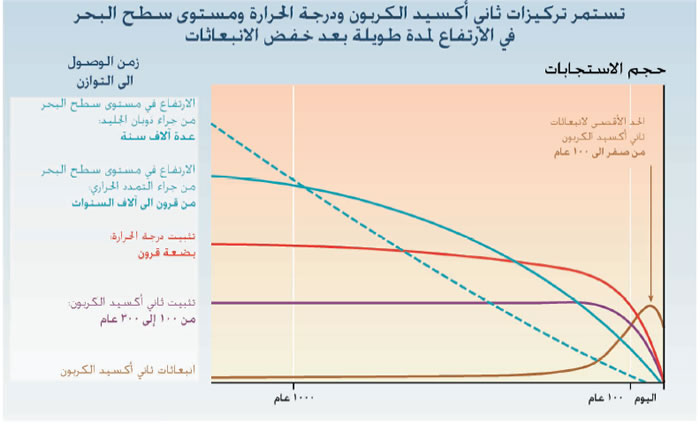

الشكل
5 في الملخص لصانعي السياسات بعد خفض الانبعاثات وتثبيت التركيزات في الغلاف الجوي،
تستمر درجة حرارة الهواء السطحي في الارتفاع ببطء لمدة قرن أو أكثر.
ويستمر التمدد الحراري للمحيطات لمدة طويلة بعد خفض انبعاثات ثاني أكسيد الكربون،
ويستمر ذوبان الأغطية الجليدية في المساهمة في ارتفاع مستوى سطح البحر لقرون كثيرة.
ويمثل هذا الشكل بيانا نوعيا للتثبيت عند أي مستوى بين 450 و 1000 جزء في المليون،
ومن ثم فليس له وحدات على محور الاستجابة. وتبين الاستجابات لمسارات التثبيت في
هذا النطاق مسارات زمنية متشابهة إجمالا، ولكن التأثيرات تزداد باطراد كلما ازدادت
تركيزات ثاني أكسيد الكربون.
