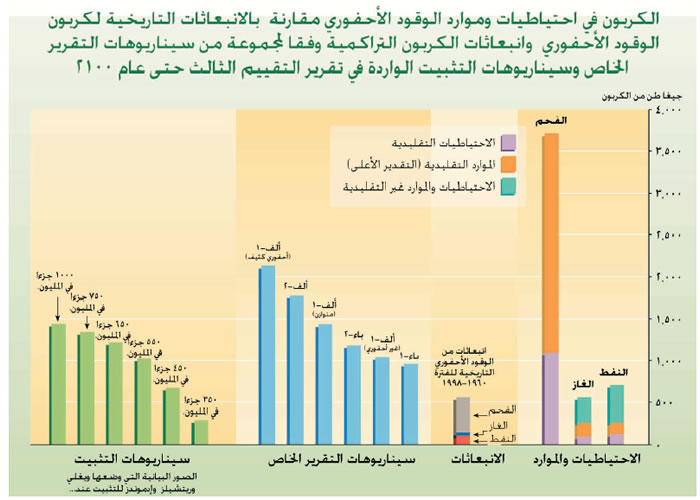

الشكل
7-5: الكربون في احتياطيات وموارد النفط والغاز والفحم بالمقارنة مع انبعاثات
الكربون التاريخية الناجمة عن الوقود الأحفوري خلال الفترة الممتدة من
عام 1860 إلى عام 1998 وبالمقارنة مع انبعاثات الكربون التراكمية الناجمة
عن مجموعة من سيناريوهات التقرير الخاص وسيناريوهات التثبيت الواردة
في تقرير التقييم الثالث حتى عام 2100. وتظهر بيانات الاحتياطيات
والموارد الحالية في الأعمدة الواقعة في الجهة اليسرى من الشكل.
وتشمل المصادر غير التقليدية للنفط والغاز رمال القار والزيت الحجري
وغيره من الزيوت الثقيلة وميثان طبقة الفحم الحجري والغاز العميق
المضغوط جيولوجيا والغاز في مستودعات المياه الجوفية، الخ. ولا تظهر
في الشكل هيدرات الغاز التي تبلغ ما قيمته 12000 جيغا طن من الكربون.
وتبين أعمدة السيناريوهات سيناريوهات التقرير الخاص المرجعية فضلا
عن السيناريوهات التي تفضي إلى تثبيت تركيزات ثاني أكسيد الكربون
عند نطاق من المستويات. ويلاحظ أنه، بحلول عام 2100، إذا تساوت
الانبعاثات التراكمية المقترنة بسيناريوهات التقرير الخاص مع الانبعاثات
المقترنة بسيناريوهات التثبيت أو قلت عنها، فإن ذلك لا يعني أن هذه السيناريوهات
تفضي إلى التثبيت على قدم المساواة.
