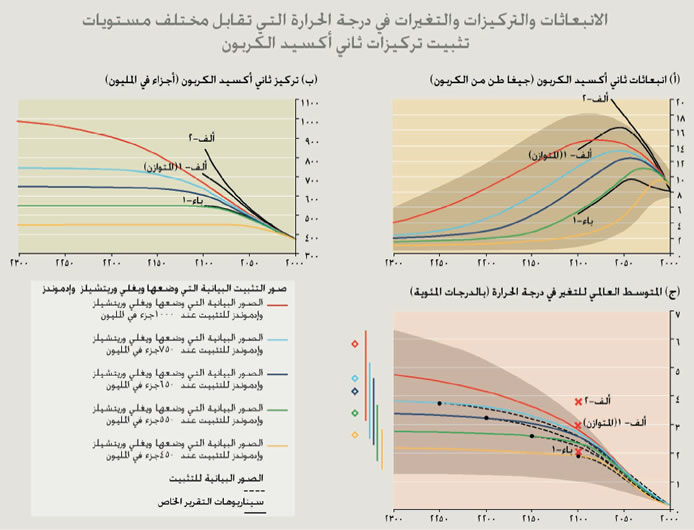

الشكل 6-1 : يتطلب تثبيت تركيزات ثاني أكسيد الكربون تخفيضات كبيرة في الانبعاثات إلى ما دون المستويات الحالية وسوف يؤدي إلى إبطاء معدل الاحترار.

‌أ) انبعاثات ثاني أكسيد الكربون : المسارات الزمنية لانبعاثات ثاني أكسيد الكربون التي ستفضي إلى تثبيت تركيز ثاني أكسيد الكربون في الغلاف الجوي عند 450 و 550 و 650 و 750 و 1000 جزء في المليون يتم تقديرها لصور التثبيت البيانية التي أعدها ويغلي وريتشيلز  وإدموندز باستخدام نماذج دورة الكربون.  وتتطلب المستويات الأقل لتركيزات ثاني أكسيد الكربون عكسا مبكرا لنمو الانبعاثات وانخفاضات مبكرة إلى مستويات دون الانبعاثات الحالية.  وتبين المساحة المظللة نطاق عدم اليقين في تقدير انبعاثات ثاني أكسيد الكربون التي تقابل المسارات الزمنية المحددة  للتركيزات على النحو المبين في نماذج دورة الكربون.  ولأغراض المقارنة  يبين الشكل أيضا انبعاثات ثاني أكسيد الكربون بالنسبة لثلاثة من سيناريوهات التقرير الخاص (ألف-1 (المتوازن) و ألف-2 وباء-1) التي لا تشمل حدود انبعاثات غازات الدفيئة.

‌ب) تركيزات ثاني أكسيد الكربون : تركيزات ثاني أكسيد الكربون المحددة في الصور البيانية التي أعدها ويغلي وريتشيلز  وإدموندز  تقترب تدريجيا من مستويات التثبيت  التي تتراوح بين  450  و 1000 جزء في المليون.  ولأغراض المقارنة، يبين الشكل أيضا تقديرات تركيزات ثاني أكسيد الكربون التي ستنشأ عن ثلاثة من تقديرات الانبعاثات  الواردة في التقرير الخاص (ألف-1 (المتوازن) و ألف-2 وباء-1).

‌ج) التغيرات في المتوسط العالمي لدرجة الحرارة :تقدر التغيرات في المتوسط العالمي لدرجة الحرارة في صور التثبيت البيانية التي أعدها ويغلي وريتشيلز  وإدموندز باستخدام نموذج مناخي بسيط  تم توليفه  بدوره مع كل واحد من عدة نماذج أكثر تعقيدا.  ويتباطئ الاحترار المقدر  مع تباطؤ زيادة تركيز ثاني أكسيد الكربون في الغلاف الجوي ويستمر الاحترار  بعد الوقت الذي يثبت فيه تركيز ثاني أكسيد الكربون ( تشير إليه النقط السوداء) ولكن  بمعدل متضائل كثيرا.  ومن المفترض أن انبعاثات الغازات غير ثاني أكسيد الكربون  تتبع  تقديرات فئة سيناريوهات التقرير الخاص  ألف-1 (المتوازنة) حتى عام 2100 وتظل ثابتة  بعد ذلك. وقد وقع الاختيار على هذا السيناريو حيث يأتي في منتصف نطاق سيناريوهات التقرير الخاص.  وتبين الخطوط المتقطعة تغيرات درجة الحرارة المقدرة  لصور التثبيت البيانية، وهي مجموعة بديلة من الصور البيانية لتثبيت ثاني أكسيد الكربون (غير مبينة في اللوحتين (أ) أو (ب).  وتبين المساحة المظللة تأثير مجموعة من حساسيات المناخ  في حالات التثبيت الخمس.  وتبين الخطوط الملونة في الجانب الأيمن من الشكل، بالنسبة لكل واحدة من الصور البيانية التي أعدها ويغلي وريتشيلز  وإدموندز، النطاق في عام 2300 نتيجة لمختلف توليفات النماذج المناخية وتبين المعينات في الجانب الأيمن  من الشكل  الاحترار المحدث للتوازن ( على الأجل الطويل جدا) بالنسبة لكل مستوى من مستويات التثبيت باستخدام متوسط نتائج النماذج المناخية.  ويظهر في الشكل أيضا لأغراض المقارنة  الزيادات في درجة الحرارة في عام 2100 التي تم تقديرها لسيناريوهات انبعاثات التقرير الخاص (تشير إليها علامات الصليب الحمراء).
