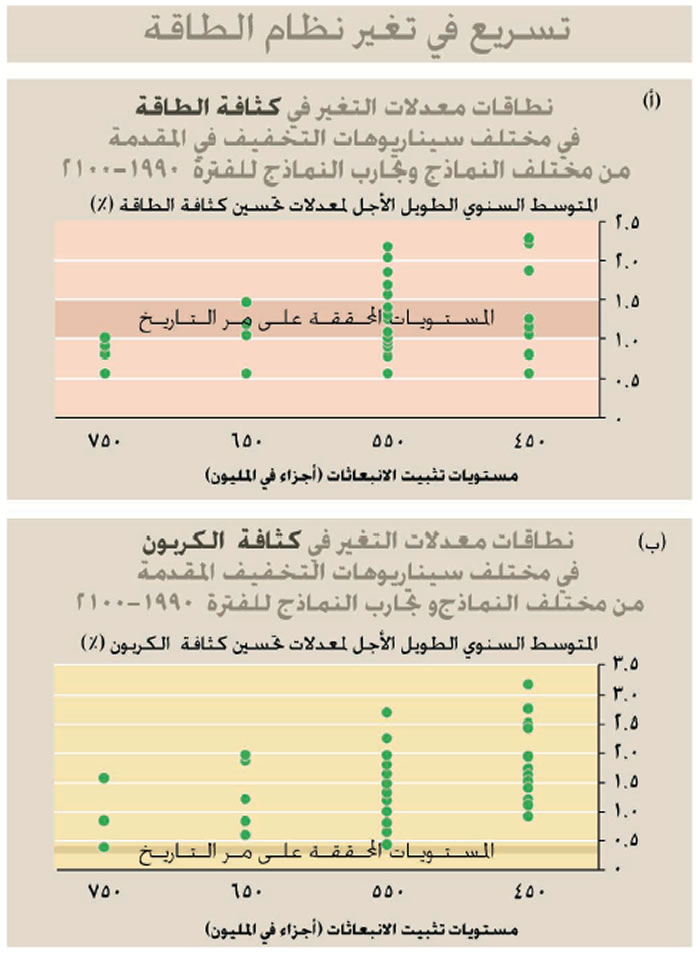

الشكل
5-7: (أ) معدل التخفيض المطلوب في كثافة الطاقة (الطاقة لكل وحدة من الناتج
المحلي الإجمالي) للوفاء بأهداف معينة لتثبيت تركيزات ثاني أكسيد الكربون
يدخل ضمن نطاق المعدلات التي تم تحقيقها على مر التاريخ للتثبيت فوق مستوى
550 جزءا في المليون، بل وربما عند 450 جزءا في المليون، ولكن (ب)
المعدل المطلوب لتحسين كثافة الكربون (انبعاثات الكربون لكل وحدة من الطاقة)
للتثبيت عند مستويات أقل من نحو 600 جزء في المليون هو معدل أعلى من المعدلات
المحققة على مر التاريخ. ونتيجة لذلك، ترتفع تكاليف التخفيف نظرا
لتناقص مستوى التثبيت، وعند التثبيت تحت مستوى يبلغ نحو 600 جزءا
في المليون يكون الارتفاع في تكاليف التخفيف أكبر مما لو كان فوق
هذا المستوى. (أنظر الشكل 7-3).
